新萬熱式質量流量計

新萬熱式氣體質量流量計

　　新萬流量計是用于測量和控制氣體質量流量的新型儀表。可應用于石油、化工、鋼鐵、冶金、電力、輕工、醫藥、汽車制造、環保等各行業除乙炔外的所有氣體的流量測量。完美替代孔板、文丘里管、阿牛巴、渦街、皮托管、橫截面、威力巴、科里奧利等各種類型

　　的氣體流量計。其特點是可靠性高、重復性好、壓損小、無可動部件、安裝簡單、量程比寬、響

　　應速度快、測量精度高、無須額外的溫壓補償而直接質量流量測量，特別是在低流速、流量范圍

　　變化大、濕度大、介質骯臟及特小流量測量方面具有明顯優勢。

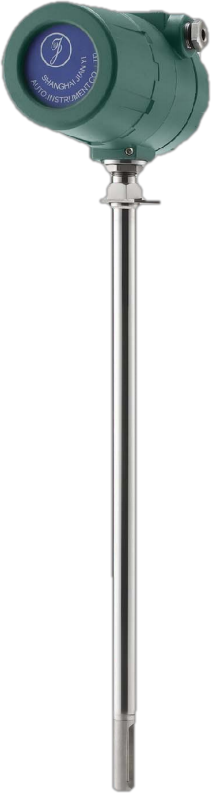

　　1、DFL-A1普通型插入式

　　熱式氣體質量流量計

　　產品參數

　　測量介質：各種氣體（乙炔氣除外）

　　流速（量）范圍0-90Nm/s

　　標準狀態

　　0℃、101.33kP或20℃、101.33kPa

　　精度

　　±1(1%R+0.5%FS)

　　重復性

　　0.25%

　　量程比

　　100:1或1000:1

　　工作壓力范圍

　　1.6MPa(更高的壓力可與本公司聯系）

　　工作溫度范圍

　　-10℃~+100°((L,低溫型）

　　-10°C~+200°C(M,中溫型）

　　0°C~+500°C(H,高溫型）

　　傳感器材質

　　316不銹鋼

　　供電電源

　　24VDC±10%;220VAC（可選）

　　10W；50Hz

　　電氣連接盒

　　環氧鏡鋁雙腔體，防護等級IP66。可選配帶OLEO顯示操作

　　面板的的玻璃窗機殼。

　　電氣連接盒適用溫度范圍

　　-40℃~65℃

　　模擬輸出

　　一路4~20mA輸出（流量），最大負載500Ω;

　　兩路4~20mA輸出（流量、溫度），最大負載5000，可選；

　　脈沖輸出，OC門，可選；

　　兩路報警輸出，OC門，可選。

　　防爆等級

　　ExdIICT2~T6

　　儀表濾波時間常數

　　0-30S

　　通訊

　　RS-485 Modbus(可選）；HART(可選）；

　　過程連接

　　法蘭連接；

　　M20或M25 NPT卡套＋焊接頭連接；

　　M20或M25 NPT卡套＋法蘭連接；

　　高壓鎖緊裝置

　　(PN1.0~PN2.0；)

　　電氣連接口

　　2×M20

　　顯示

　　OLED顯示操作面板（可選），

　　背光，流量、流速、介質溫度、累積流量、報警等顯示。

　　操作界面

　　中文/英文

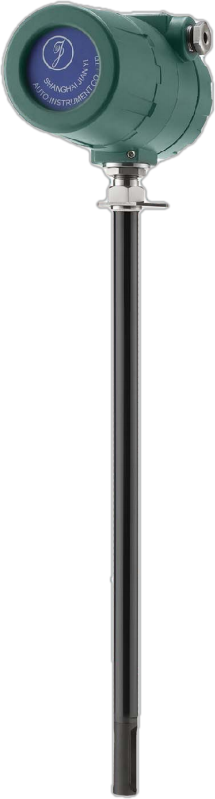

　　2、DFL-A2煙氣型插入式

　　熱式氣體質量流量計

　　產品參數

　　測量介質

　　空氣、煙氣、廢氣

　　流速（量）范圍

　　0-30Nm/s

　　標準狀態

　　0℃、101.33kP或20℃、101.33kPa

　　精度

　　±1(1%R+0.5%FS)

　　重復性

　　0.25%

　　量程比

　　100:1或1000:1

　　工作壓力范圍

　　1.6MPa(更高的壓力可與本公司聯系）

　　工作溫度范圍

　　-10℃~100°((L,低溫型）

　　-10°C~200°C(M,中溫型）

　　0°C~500°C(H,高溫型）

　　傳感器材質

　　脫硫：316不銹鋼+JCTFE耐腐蝕涂層

　　脫硝：316不銹鋼+SUME耐磨損涂層

　　供電電源

　　24VDC±10%;220VAC（可選）

　　10W；50Hz

　　電氣連接盒

　　環氧鏡鋁雙腔體，防護等級IP66?？蛇x配帶OLEO顯示操作

　　面板的的玻璃窗機殼。

　　電氣連接盒適用溫度范圍

　　-40℃~65℃

　　模擬輸出

　　一路4~20mA輸出（流量），最大負載500Ω;

　　兩路4~20mA輸出（流量、溫度），最大負載5000，可選；

　　脈沖輸出，OC門，可選；

　　兩路報警輸出，OC門，可選。

　　防爆等級

　　ExdIICT2~T6

　　儀表濾波時間常數

　　0-30S

　　通訊

　　RS-485 Modbus(可選）；

　　HART(可選）；

　　過程連接

　　法蘭連接；

　　M25 NPT卡套＋法蘭連接；

　　電氣連接口

　　2×M20

　　顯示

　　OLED顯示操作面板（可選），

　　背光，流量、流速、介質溫度、累積流量、報警等顯示。

　　操作界面

　　中文/英文

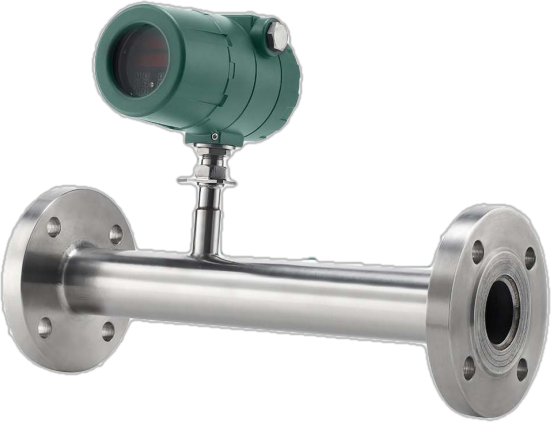

　　3、DFL-B管道式

　　熱式氣體質量流量計

　　產品參數

　　測量介質

　　各種氣體（乙炔氣除外）

　　管徑與流量范圍

　　DN10 0~16Nm³/h

　　DN15 0~36Nm³/h

　　DN20 0~110Nm³/h

　　DN25 0~156Nm³/h

　　DN40 0~280Nm³/h

　　DN50 0~500Nm³/h

　　DN80 0~1000Nm³/h

　　DN100 0~1750Nm³/h

　　精度

　　±1(1%R+0.5%FS)

　　重復性
